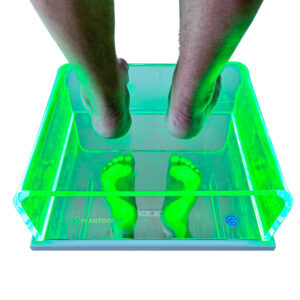

Плантограф ПЗ-01

Плантограф ПЗ-01 предназначен для визуального скринингового анализа (непосредственно с зеркала плантографа) состояния опорно-двигательного аппарата человека, диагностики и мониторинга ортопедических заболеваний и деформаций стоп у детей и взрослых, а также для подбора и изготовления стелек (ортезов) и обуви.

1.2. Платформа «Плантографа ПЗ-01» позволяет визуально:
• оценить продольный и поперечный своды стоп;
• оценить завал  стоп внутрь (гиперпронация) или к наружи (избыточная супинация) переднего и заднего отделов стоп;
• определение перегруженных участков стопы (натоптыши, сухие мозоли);
• оценить реакцию сводов стопы и изменения положения пяточной кости при функциональных тестах (“сидя”, “стоя двуопорно”, “стоя одноопорно” и т.п.);
• оценить состояние стоп и степени их деформации;
• определить зоны локальных перегрузок стоп;

• возможность фотодокументирования состояния стоп.

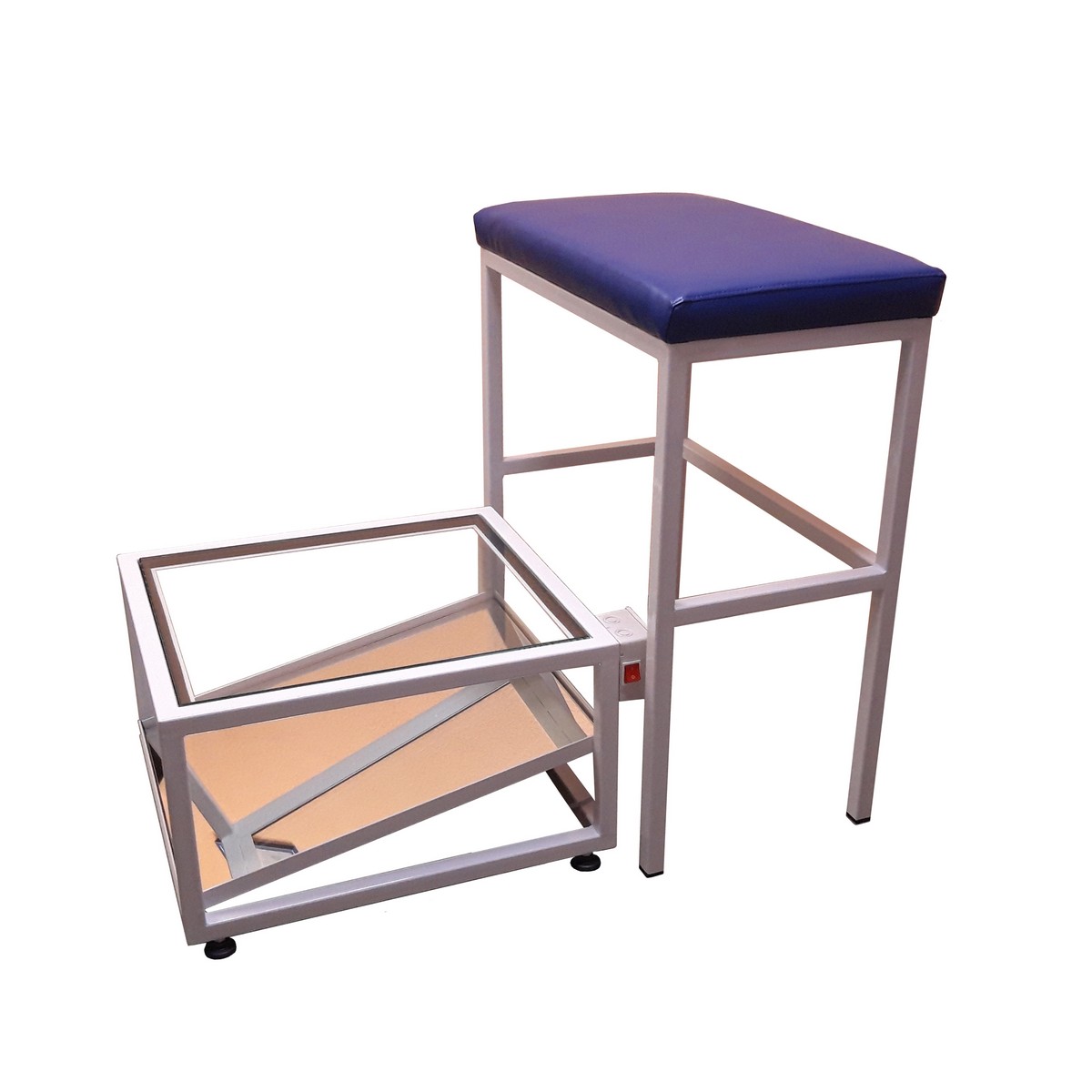

• Устройство Плантографа ПЗ-01.Плантограф для экспресс-диагностики патологии стоп содержит горизонтальную, плоскопараллельную опорную пластину для размещения стоп, выполненную из оптически-прозрачного материала и  установленную под ней,
• под углом к опорной пластине, зеркало. Опорная пластина и зеркало установлены на металлической раме  в резиновых уплотнениях. Блок освещения выполнен в виде двух светодиодных LED лент, установленных на противоположных сторонах рамы. Устройство позволяет повысить точность определения деформаций стоп при высокой контрастности полученного изображения, особенно во время массовых исследований, простоте и информативности исследования и его общедоступности. Благодаря простоте конструкции используется для диагностических кабинетов, медицинских центров и других лечебно-профилактических учреждений.2.2. Основные технические характеристики:-габаритные размеры опорной рамы: 500-550-300 мм;
  – размеры площадки для стоп: 450*500 мм;- габаритные размеры стула для пациента: 600-350-700 мм;
  – толщина опорного стекла  12 мм;
  – угол наклона отражающего зеркала: 15 градусов;
  – светодиодный светильник расположен на передней и задней поверхностях рамки стекла, мощность-2х10Вт, 12V;
  – масса платформы не более 30,0 кг;
  – максимально нагрузка на рабочую поверхность  не более 150 кг.2.3. Используемые материалы: стекло многослойное ударопрочное ГОСТ 51136-98, металлический каркас из профильной трубы 25х25 мм ГОСТ 8639-82, резина уплотнительная ГОСТ 7338-90, отражающее зеркало ГОСТ 17716-91.
  3.     КОМПЛЕКТ ПОСТАВКИ ПЛАНТОГРАФА ПЗ-01

  – Корпус  металический           – 1шт.

  – Опорное стекло                      -1шт.

  – Отражающее зеркало             -1шт.

  – Светодиодные LED ленты    -2 шт.

  – Блок питания                          – 1шт.

  – Стул для пациента                 – 1шт.

  –  Паспорт                                  -1шт

• 4. ПОДГОТОВКА К РАБОТЕ

  4.1. Провести разконсервацию комплекта, его осмотр и проверку комплектности согласно п.3.

  4.2. . Для установки Плантографа ПЗ-01требуется прочная и достаточно ровная основа .

  4.3. Установить в рамку корпуса на резиновый уплотнитель опорное стекло.

  4.4  В рамку с резиновым уплотнителем, под углом 15 градусов, установить отражающее зеркало.

  4. 5. Перед каждым использованием Плантографа ПЗ-01 платформа прибора должна быть дезинфецированна.

  4.6.Подключить шнур питания в электросеть.



  5. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ



  Плантограф соответствует требованиям технической документации и признан годным к эксплуатации.



  6. ГАРАНТИЯ НА ПОСТАВЛЕННЫЙ ТОВАР

  Гарантийный срок  на поставленный товар составляет 12 месяцев.
